2BV系列液环真空泵性能曲线
日期：2018-04-29 14:55:00 作者：烟台沃尔姆真空技术有限公司

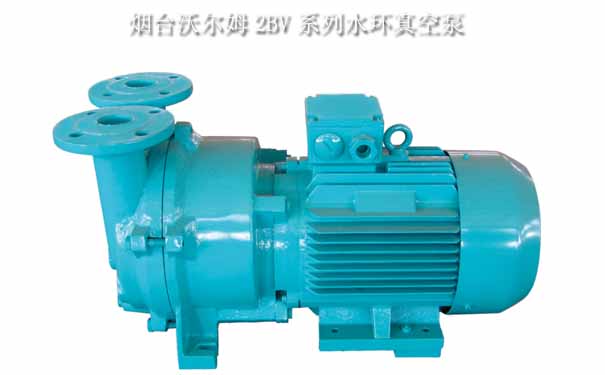

烟台沃尔姆 - 2BV系列水环真空泵及压缩机
真空泵选型
选泵，是采购时候的一个必备环节，需要采购员与沃尔姆技术人员根据具体的工况，而进行的一个深层次探讨交流，最终才能确定真空泵的选型，材质等等。例如：在水环泵选型过程中，选定的是 2BV水环真空泵。下面介绍一下，2BV系列液环真空泵性能曲线。
选型示例：
(1)设计点参数：
吸气量=100m3/h
吸气压力P1=40mbarA
(2)其余参数同标准状态(见注)选择与设计(1)最接近的一条曲线。
性能曲线(配用大气喷射器时的曲线)
真空泵选型，2BV系列液环真空泵性能曲线
(3)本例中为71V
根据曲线编号查出相应的产品型号
如本例中可从71V查得泵型为2BV2 071
注：该性能曲线是在下列条件下得出的：气体为20℃饱和空气，排气压力为1013mbar，工作液温度为15℃。性能曲线允许误差率差±10%。若配用大气喷射器吸气压力可达到10mbar。

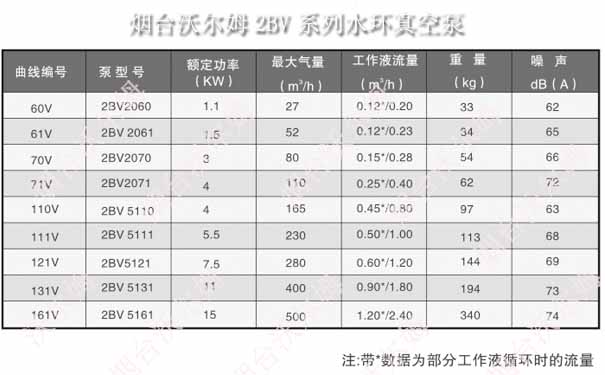

真空泵选型，2BV系列液环真空泵型号参数
